1XXH26000MCB大真空KDS溫補晶振DSB1612SDN TCXO 26M
壓電料號:
PZM-1XXH26000MCB系列
制造商料號:
1XXH26000MCB
制造商:
DaishinkuCorpKDS晶振
描述:

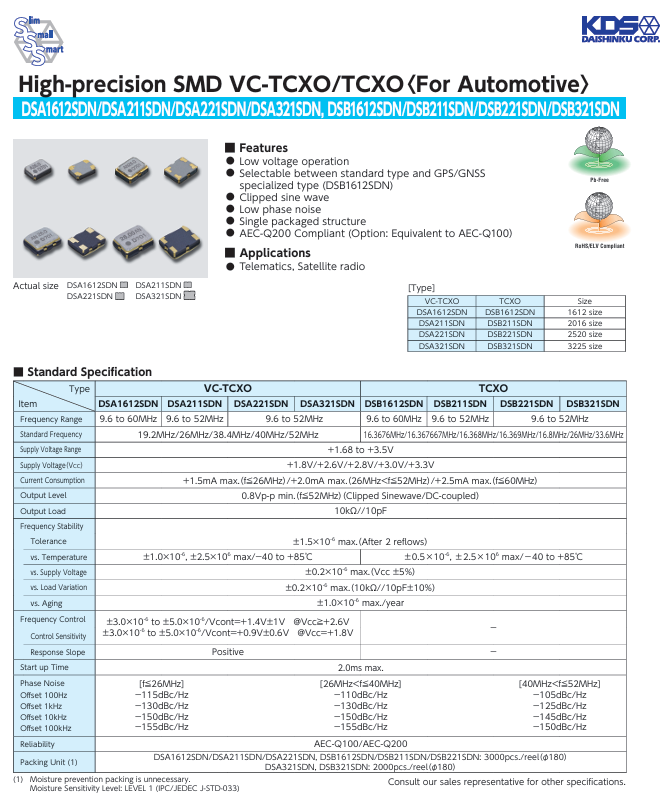

品牌KDS,產品系列DSB1612SDN,封裝/外殼1612_4P,頻率26.000000KHz,頻率容差-1.5~+1.5ppm,工作溫度范圍-40~+85°C,頻率穩定性vs.溫度-0.5~+0.5ppm,尺寸（寬x長）1.60x1.20mm,電源電壓1.71~1.89V,輸出波方波,端子數量4Pins
低電壓作
可在標準型和GPS/GNSS專用型進口晶振之間選擇
低相位噪聲
單封裝結構
符合AEC-Q200標準（選項：相當于AEC-Q100）
應用
遠程信息處理、衛星無線電
1XXH26000MCB溫補晶振,DSB1612SDN日本晶振,KDS大真空晶振石英晶體振蕩器

縮寫名稱       參數       條件       最小值    典型       最大值    單位       相配
BR 餐廳品牌                     KDS 公司
序列號   溫補晶振,產品系列                     DSB1612SDN
包裝       封裝/外殼                    1612_4P
F_nom    頻率                     26.000000             千赫
f_tol 頻率容差              -1.5        +1.5 ppm
T_use      工作溫度范圍              -40         +85 °C
△f_temp 頻率穩定性 vs.溫度            -0.5        +0.5 ppm

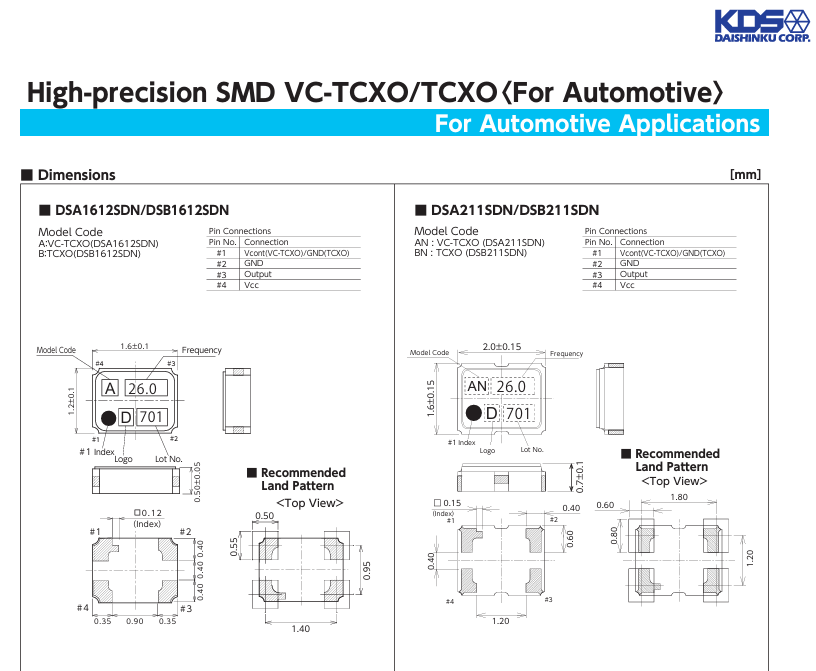

?    尺寸（寬 x 長）                約1.60 x 1.20        毫米
H/T 高度/厚度                    0.55        毫米
Vcc 電源電壓              1.71        1.89 V
△V 電壓容差              -10         +10 %
t_str 啟動時間                     2.0          s
國際化學中心       電流消耗                            1.5   馬
T_stg      存儲溫度范圍              -40         +85 °C
符號       對稱性/占空比             40           60    %
P_fct       控制功能                     接地
D.cap      驅動能力                     15           pF
沃特       輸出波   石英晶振方波
針    端子數量                     4            引腳
P.N 相位噪聲                     -130              分貝克/赫茲
f_age      頻率老化              -1.0        +1.0 ppm/年
ET    封裝技術                     電阻焊
包    封裝類型                     載帶/卷
CTS 載帶標準                     8.0          毫米
博士       卷筒尺寸                     塑料膠帶 Φ180            毫米
MPQ      最小包裝數量                     3000              個人電腦
I.M   安裝類型                     表面貼裝
M.M 主要材料                     石英、陶瓷、硅
馬特       標記類型                     激光
不列顛哥倫比亞省       品牌國家                     日本
生產商    原始制造商   貼片晶振Daishinku Corp
西北       凈重                     0.008             g
起源       產地                     日本
USHTS    美國 HTS                    8542390001
塔里克    TARIC 代碼                 8541600000
ECCN     出口管制分類編號                     時代99
別名       別名       2017-0843 KDS TCXO DSB1612SDN 26.000MHZ 0.5PPM （1XXH26000MCB）
