X1A0000610006 FC-12M 2012 32.768K 7PF愛普生晶振注意事項

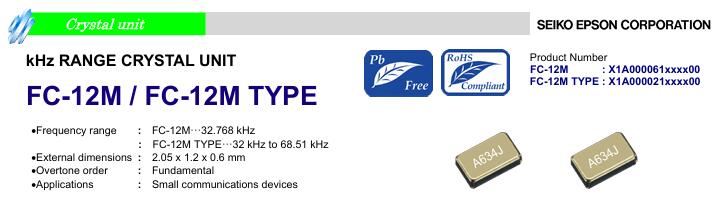

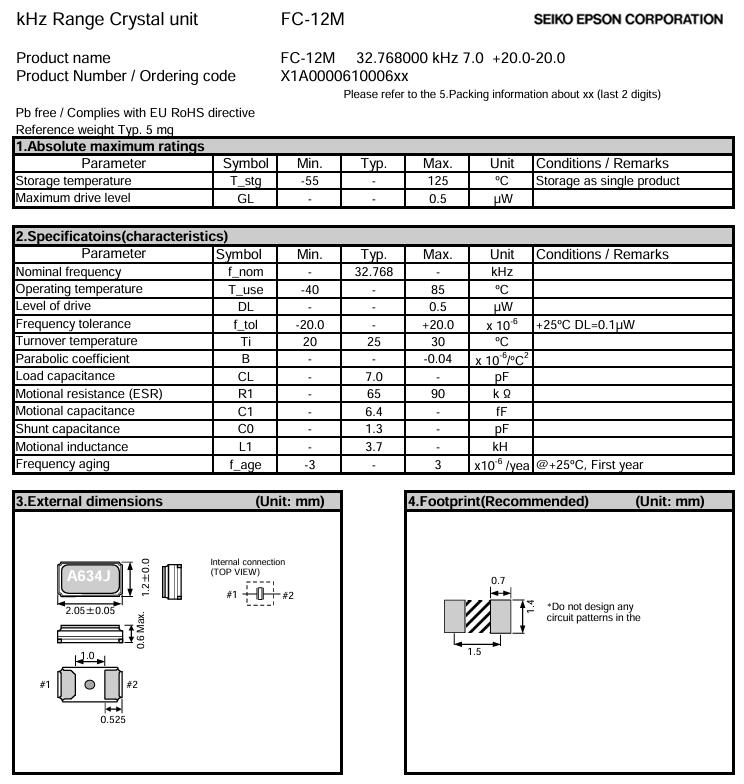

X1A0000610006 EPSON FC-12M 2012 32.768K 7PF 20PP -40+85
晶振使用注意事項
請?jiān)谙鄳?yīng)規格和目錄中提供的條件下使用每個產品.晶體產品的設計和制造符合其規格,并且在發貨前通過我們嚴格的可靠性測試來確保愛普生晶振產品的質量和可靠性.但是,為了保持質量和可靠性,必須在適當?shù)臈l件下儲存、安裝和使用產品.請仔細注意以下注意事項,并在最佳條件下使用產品.對于因客戶自行決定采用的產品的任何應用或使用而導致的產品性能惡化,我們概不負責.
1-1.機械振動的影響
當石英晶振晶體產品（如壓電發聲器、壓電蜂鳴器和揚聲器）周期性地受到任何給定的沖擊或機械振動時,晶體產品的輸出頻率和振幅可以改變.特別是電信設備的質量可能會受到這種現象的影響.盡管Epson晶體產品旨在將機械振動的影響降至最低,但我們建議提前檢查并遵循以下PCB設計指南.
日本EPSON晶振,2012小尺寸晶振,32.768K時間表晶石英晶體振蕩器

1-2.PCB設計指南
（1）理想情況下,機械蜂鳴器源應安裝在與進口晶振晶體器件不同的PCB上.如果您安裝在同一個PCB上,建議使用緩沖或切割PCB.僅施加到PCB與施加到體內的移動機械振動不同.建議確認體內的特性.
（2）設計時請參考Epson推薦的封裝.
（3）使用貼片晶振助焊劑時,請根據JIS標準（JISC60068-2-20/IEC60,068-2-20）的助焊劑使用.
（4）請使用基于JIS標準（JISZ3282,Pb含量1000ppm,0.1wt%或更低）的無鉛焊錫.
日本EPSON晶振,2012小尺寸晶振,32.768K時間表晶聲表面諧振器
